5. Schaltungsunterlagen lesen sowie Skizzen anfertigen

Aufgrund der Vielzahl verschiedener Hersteller und der Vielzahl der auf dem Markt erhältlichen Produkte soll im folgenden grundsätzlich nur auf folgende Pläne eingegangen werden:


5.1 Anschlusspläne


Sie stellen i.d.R. eine gesamte Anlage dar. Bei großen Anlagen werden diese Anschlusspläne auch in Teilpläne unterteilt, um die Übersichtlichkeit zu erhalten. Häufig werden die einzelnen Anlagenteile auch nur schematisch dargestellt. Eine maßstäbliche Wiedergabe ist nicht erforderlich.

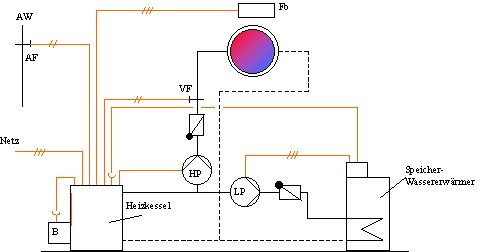

Grafik 50: Beispiel für einen Anlagen-Anschlussplan
