10. Aufbau und Funktion von Fotodioden und Fototransistoren

Fotodioden und -transistoren gehören zu den sogenannten optoelektrischen Bauelementen.

Sie nutzen die Eigenschaft von Halbleiterwerkstoff, dass sich der Werkstoffwiderstand verringert, wenn er beleuchtet wird. Durch den Einfluss der Lichtenergie lösen sich dabei Elektronen aus ihren Bindungen.

In Verbindung mit anderen elektronischen Bauelementen kann diese Eigenschaft zu vielfältigen Steuerungs- und Regelungsaufgaben genutzt werden (z.B. Flammenüberwachung, lichtabhängige Schalter, Messgrößenaufnehmer, etc...).

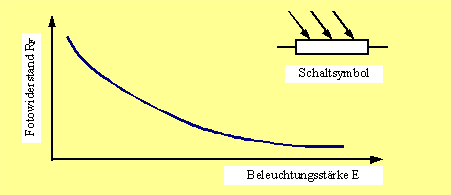

Grafik 67: Prinzipieller Kennlinienverlauf und Schaltzeichen eines Fotowiderstandes

Grafik 68: Zwei Fotowiderstände (links ohne Gehäuse, rechts mit Gehäuse zum Einbau)
