6. Kollektortechnik

Die verschiedenen auf dem Markt erhältlichen Kollektorarten, ihre Funktions- und Einsatzmöglichkeiten zu kennen, gehört zu den wichtigen technischen Fachkenntnissen, die ein Servicetechniker der Solartechnik haben muss. Nur mit diesem Wissen ausgestattet, kann der Techniker überhaupt einschätzen, welche Anlage den Kundenanforderungen entspricht und welche Kosten-Nutzen Kalkulationen er aufstellen muss. Aus diesem Grund soll hier detaillierter auf die Kollektortechnik und die verschiedenen Kollektorarten eingegangen werden.


Absorberkollektoren

Die einfachsten und preiswertesten Kollektoren sind Absorber ohne Abdeckung. Ihre Leistung hängt sehr stark von der Umgebungstemperatur ab. Bei hohen Umgebungstemperaturen im Sommer haben sie einen guten Wirkungsgrad, der jedoch mit sinkenden Außentemperaturen stark abfällt, da sie gegen niedrige Umgebungstemperaturen nicht wärmegedämmt sind. Absorber erreichen z.B. Arbeitstemperaturen, die in unseren Breiten für die Warmwasserbereitung in Freischwimmbäder während der Badesaison ausreichend sind. Ihr Einsatzbereich beschränkt sich vornehmlich auf dieses Anwendungsgebiet. Die eingesetzten Werkstoffe sind ausschließlich aus Kunststoff, so dass sie direkt von dem zu erwärmenden Wasser durchströmt werden können. In der Regel werden Absorber in Form von Matten, Bändern oder nebeneinander liegenden Schläuchen geliefert, wodurch die Montage großer Flächen relativ einfach ist. Temperaturen, wie sie für die Trinkwassererwärmung oder die Raumheizungsunterstützung benötigt werden, können mit ihnen nicht erreicht werden. Hierfür sind abgedeckte Kollektoren erforderlich. Grafik 15 zeigt das Funktionsbild eines Schwimmbadabsorbers.

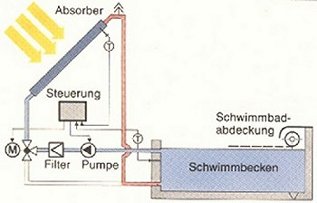

Grafik 15: Funktionsbild eines Schwimmbadabsorbers
